参数:
钳口开口 55mm
直流电流 400/1500A ±(2.5%+10d)
交流电流 400/2000A ±(2.5%+10d)
直流电压 0.4/4/40/400/1000V ±(0.7%+1d) ±(0.8%+3d)
交流电压 4/40/400/700V ±(0.8%+5d) ±(1.0%+10d)
电 容 4n/40n/400n/4μ/100μF ±(4.0%+10d)
电 阻 400/4K/40K/400K/4M/40MΩ±(1.2%+1d) ±(3%+3d)
通断测试 低于 90Ω,蜂鸣发声
频 率 40/400/4K/40K/2MHz ±(4.0%+10d)
温 度 400~750℃(752~1382 oF)±(1.0%+5d)0~400℃(32~752 oF) ±(1.0%+3d)
-40~0℃(-40~32 oF) ±(1.0%+6d)
操作温度 0~40℃ (32~104oF) 湿度<80%
产品尺寸 280x100x42mm
净 含 量 约520g,含电池
符合国际安全标准 EN61010-1,CAT III,600V; CATII,1000V

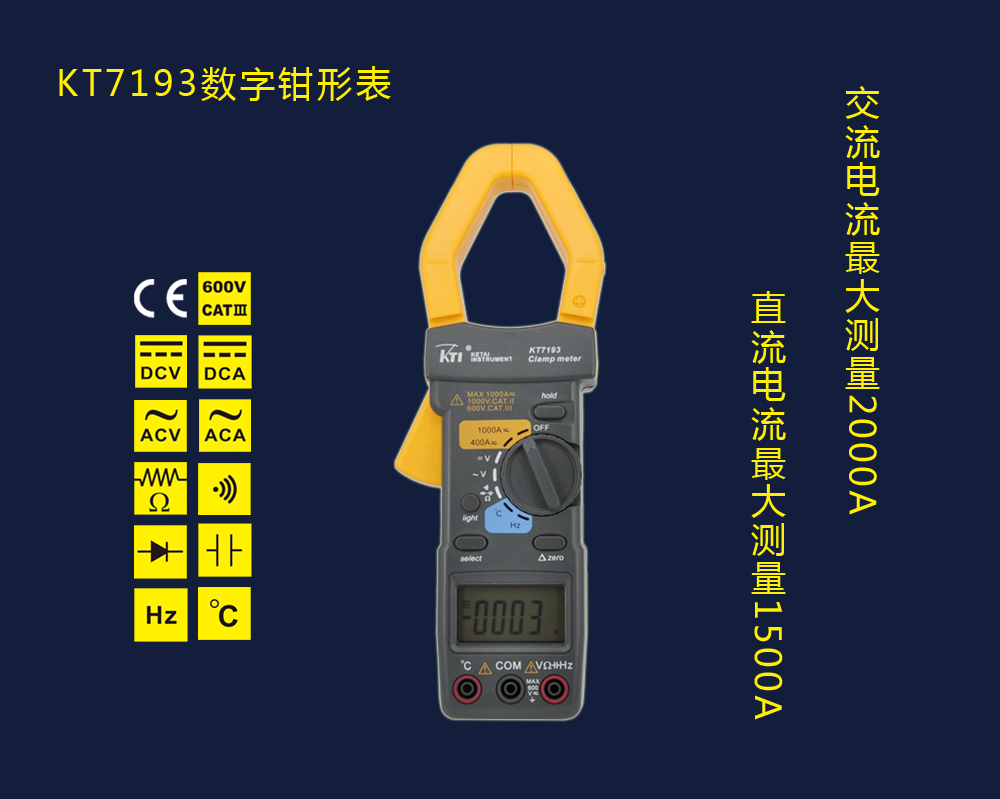

KT7193交直流钳型表可以测量交流电流最大2000A;直流电流最大1500A。
指针钳型表是通过钳头感应得到电流,在进行变换时,仪表表头得到读数。
注意在测量中,钳头夹持回路中的单个导线,才能正确测量回路中的电流大小。
测量时把单根导线夹持在钳头的中心位置(在左右钳头有"一"标记连线的中心),使之位移度误差最小。

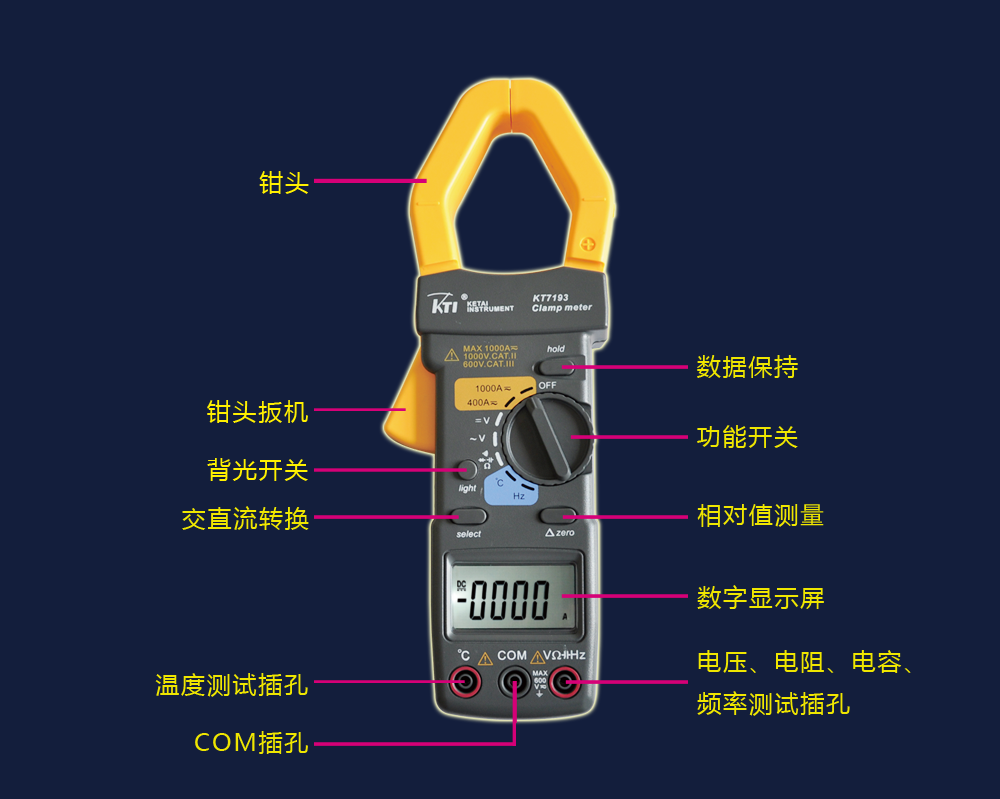

KT7193在钳头上有“+”符号(钳头右下角)其物理意义是当测量直流电流时,如果显示屏出现“-”符号,说明直流电流的方向与钳头夹持流进的方向相反,即流出方向。
如果显示屏不出现“-”符号,那么流过钳头的电流方向与夹持的方向相同,流进钳头。
这对于识别直流电流的方向相当有用,特别是对直流电机转动方向的识别是很重要的。
